Q641F鑄造不銹鋼氣動球閥

簡要描述：Q641F鑄造不銹鋼氣動球閥是球閥配上氣動執行器，驅動方式為氣動，結構形式通常為固定球球閥。

適用范圍：
口徑： 15-500
聯系方式：13777710744
壓力：常壓
更新時間：2025-05-08
材質：不銹鋼

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

Q641F鑄造不銹鋼氣動球閥介紹

基本信息

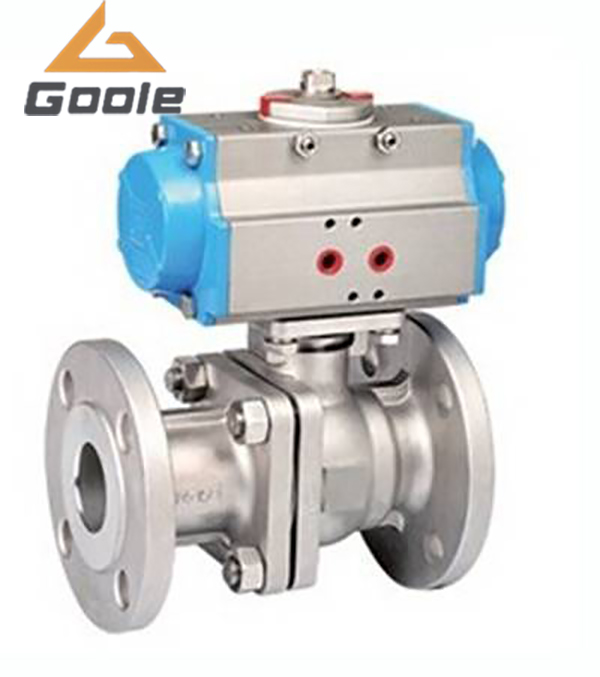

Q641F鑄造不銹鋼氣動球閥是球閥配上氣動執行器，驅動方式為氣動，結構形式通常為固定球球閥。其材質為不銹鋼，連接方式多樣，包括內螺紋連接、外螺紋連接、對焊連接、承插焊連接、法蘭連接、對夾連接等；設計技術標準分為國標、美標、日標、德標及非標標準。

工作原理

該球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞，只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

產品特點

閥門本身特點

流體阻力小：是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
操作平穩靈活：閥體裝有止推軸承，可減小閥桿磨擦力矩，使閥桿長期操作平穩靈活。
密封性能好：
- 閥座采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，且密封能力隨著介質壓力的增高而增大。
- 閥桿只作回轉運動而不做升降運動，其填料密封不易破壞，密封能力也隨介質壓力增高而增大。
使用壽命長：聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
安全性高：下裝式閥桿和閥桿頭部凸階可防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

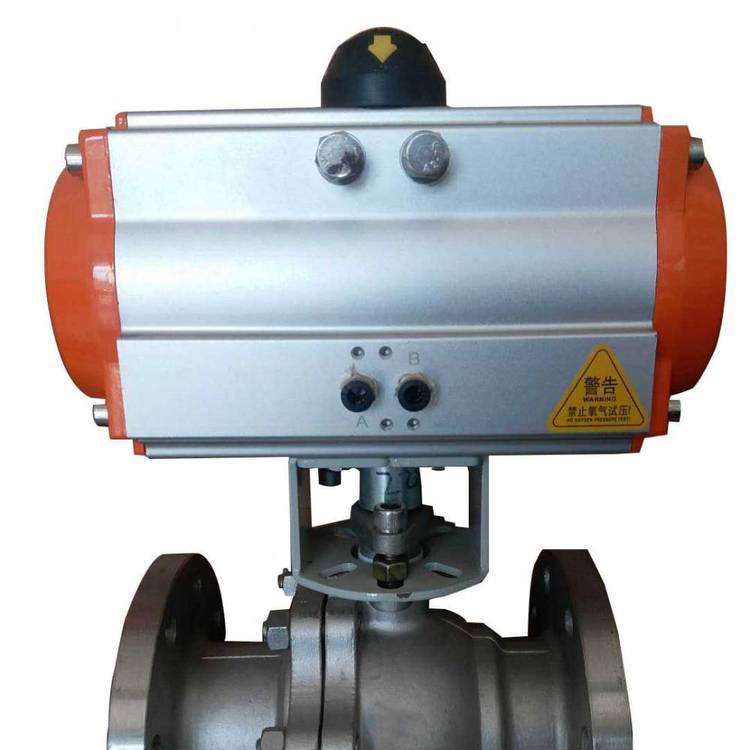

氣動執行器特點
輸出力矩大、體積小：采用新型GTD系列或ATD系列氣動執行器，齒輪式雙活塞，輸出力矩大，體積小。
重量輕、外形美觀：氣缸選用鋁金材料，重量輕、外形美觀。
可手動操作：可在頂部、底部安裝手動操作機構。
可調節開啟角度和流量：齒條式連接可調節開啟角度、額定流量。
可實現自動化操作：執行器可選帶電訊號反饋指示及各類附件以實現自動化操作，IS05211標準連接為產品的安裝更換提供了方便。
調節精度高：兩端調節螺釘可使標準產品在0和90度有±4度的可調范圍，確保與閥門的同步精度。
適用范圍

通常認為球閥適宜直接做開閉使用，但近來也被設計成具有節流和控制流量的功能。除了控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。適用于水、溶劑、酸和天然氣等一般工作介質，也適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。

安裝方法
清潔閥門：取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
整機測試：安裝前應按規定的信號（電或氣）進行整機測試，防止因運輸產生振動影響使用性能，合格后方可上線安裝（接線按電動執行機構線路圖）。
清理管道：準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質，這些物質可能會損壞閥座和球。
避免損壞執行機構：在安裝期間，不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
確定安裝方向：本類閥應安裝在管道的水平方向或垂直方向。
消除管線偏離：安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
鎖緊螺栓：與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
操作和使用
確認沖洗：操作前須確認管路和閥已被沖洗過3。
閥門開關操作：閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成，正向旋轉1/4圈（90度）時，閥關斷；反向旋轉1/4圈（90度）時，閥開啟。
判斷閥門狀態：當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
